लेजर मॉड्यूल उत्पादन के दौरान लेजर संरेखण कैसे सुनिश्चित करें?

औद्योगिक क्षेत्र में,लेजर मॉड्यूलकुशल और सटीक प्रसंस्करण के लिए प्रमुख उपकरण हैं। वे व्यापक रूप से काटने, वेल्डिंग, अंकन और अन्य प्रक्रियाओं में उपयोग किए जाते हैं, जिससे उत्पादन दक्षता और उत्पाद की गुणवत्ता में बहुत सुधार होता है। चिकित्सा क्षेत्र में, लेजर मॉड्यूल सर्जरी, उपचार और सुंदरता के लिए अपरिहार्य उपकरण बन गए हैं, और उनकी सटीकता और गैर-इनवेसिविटी को चिकित्सा समुदाय द्वारा अत्यधिक मान्यता प्राप्त है। संचार के क्षेत्र में, लेजर मॉड्यूल हाई-स्पीड ट्रांसमिशन, बड़ी क्षमता और मजबूत विरोधी हस्तक्षेप के अपने लाभों के साथ आधुनिक संचार नेटवर्क के उच्च गति संचालन का समर्थन करते हैं।

लेजर कोलिमेशन सीधे लेजर मॉड्यूल के आउटपुट बीम की गुणवत्ता से संबंधित है, जिसमें बीम के समानांतरवाद और विचलन कोण जैसे पैरामीटर शामिल हैं। उच्च संकट के साथ लेजर मॉड्यूल अधिक केंद्रित और स्थिर बीम का उत्पादन कर सकते हैं, जिससे प्रसंस्करण सटीकता और दक्षता में सुधार हो सकता है। इसी समय, लेजर कोलिमेशन लेजर मॉड्यूल के फोकस प्रदर्शन को भी निर्धारित करता है। उच्च संग्राहक के साथ लेजर मॉड्यूल उच्च-सटीक प्रसंस्करण और माप प्राप्त करने के लिए एक छोटे से क्षेत्र पर बीम को बेहतर ढंग से ध्यान केंद्रित कर सकते हैं।

लेजर टकराव की परिभाषा
1। लेजर बीम की समानता और आयताकार प्रसार विशेषताओं
लेजर कोलिमेशन प्रोपेगेशन के दौरान समानता और आयताकार प्रसार को बनाए रखने के लिए लेजर बीम की क्षमता को संदर्भित करता है। उच्च टकराव के साथ लेजर बीम में लगभग कोई विचलन नहीं होता है और यह लंबी दूरी पर एक छोटे से स्थान आकार और स्थिर ऊर्जा वितरण को बनाए रख सकता है।
2। कोलाइमेशन के मात्रात्मक संकेतक
विचलन कोण: लेजर बीम के विचलन को मापता है। विचलन कोण जितना छोटा होगा, उतना ही अधिक होगा।
बीम व्यास परिवर्तन: प्रसार के दौरान बीम के व्यास में परिवर्तन का मूल्यांकन करता है। परिवर्तन जितना छोटा होगा, उतना ही बेहतर होगा।

लेजर मॉड्यूल प्रदर्शन पर टकराव का प्रभाव
1। बीम की गुणवत्ता
Collimation सीधे लेजर बीम के फ़ोकसिंग प्रदर्शन और ऊर्जा वितरण को प्रभावित करता है। उच्च संकट के साथ लेजर बीम छोटे केंद्रित स्पॉट और उच्च ऊर्जा घनत्व प्राप्त कर सकते हैं, प्रसंस्करण सटीकता और दक्षता में सुधार कर सकते हैं।

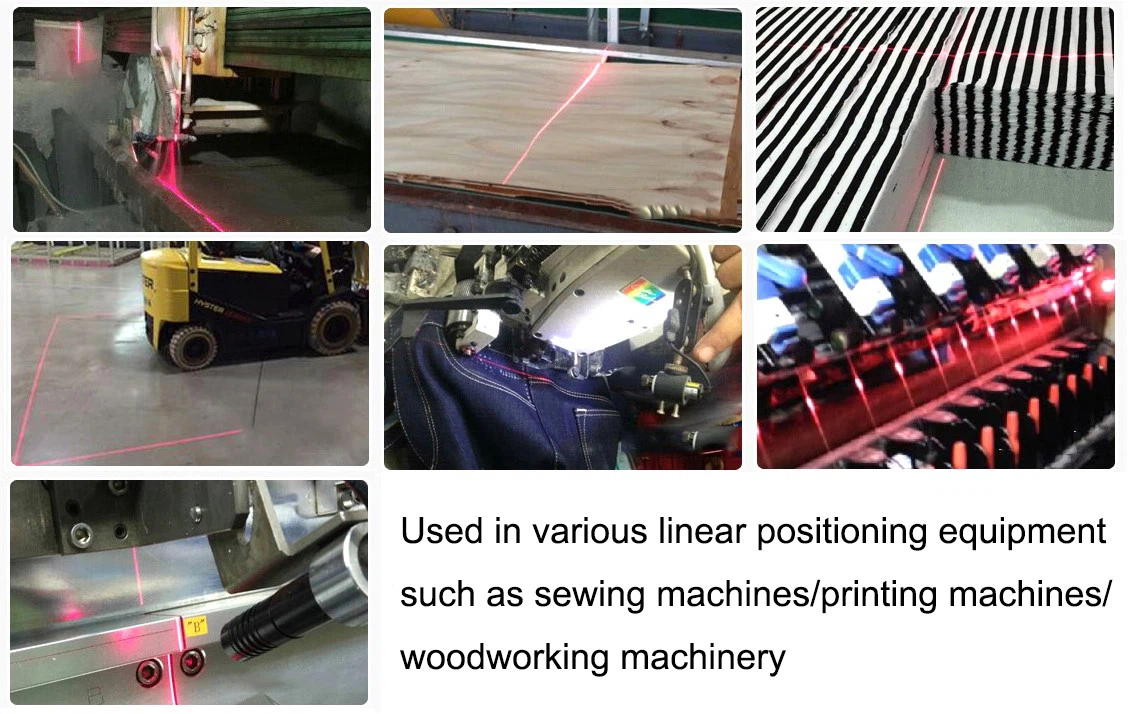

2। अनुप्रयोग प्रभाव
लेजर प्रसंस्करण: उच्च संग्राहक कटिंग, वेल्डिंग और अंकन जैसी प्रक्रियाओं की सटीकता और स्थिरता सुनिश्चित करता है।
संचार: फ्री-स्पेस ऑप्टिकल संचार में, संकोच सिग्नल ट्रांसमिशन की स्थिरता और दूरी को प्रभावित करता है।
मापन: लेजर की सटीकता और स्थिति की सटीकता प्रकाश बीम के संक्रांति पर निर्भर करती है। उच्च टकराव से माप त्रुटियों को कम किया जा सकता है।

लेजर मॉड्यूल के उत्पादन के दौरान टकराव को प्रभावित करने वाले प्रमुख कारक
1। प्रकाश स्रोत विशेषताएँ

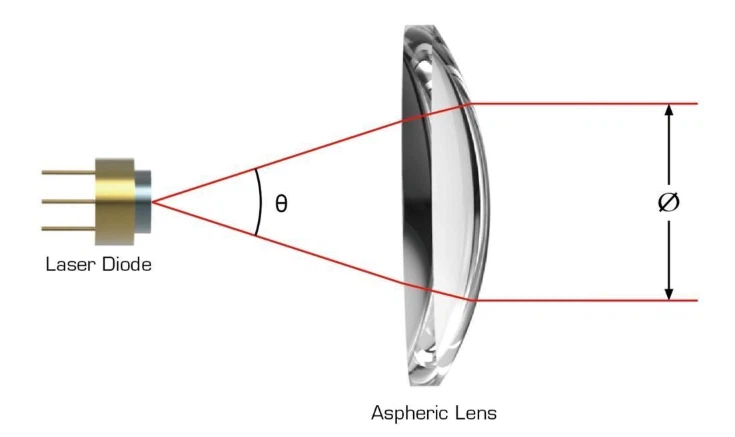

बीम डाइवर्जेंस एंगल: लेजर डायोड जैसे प्रकाश स्रोतों का बीम डाइवर्जेंस कोण लेजर मॉड्यूल के संक्रांति पर सीधा प्रभाव डालता है। एक छोटे बीम विचलन कोण का मतलब है कि लेजर बीम की ऊर्जा अधिक केंद्रित है और ट्रांसमिशन के दौरान दिशात्मकता बेहतर है, जिससे लेजर मॉड्यूल के संक्रांति में सुधार होता है।
तरंग दैर्ध्य स्थिरता: लेजर की तरंग दैर्ध्य स्थिरता भी एक महत्वपूर्ण कारक है जो टकराव को प्रभावित करती है। तरंग दैर्ध्य में एक मामूली परिवर्तन से लेजर बीम के प्रसार पथ को स्थानांतरित करने का कारण हो सकता है, जिससे टकराव को प्रभावित किया जा सकता है। इसलिए, उत्पादन प्रक्रिया के दौरान उच्च तरंग दैर्ध्य स्थिरता के साथ एक प्रकाश स्रोत का चयन करना आवश्यक है, और सटीक तापमान नियंत्रण और अन्य साधनों के माध्यम से तरंग दैर्ध्य स्थिरता को बनाए रखें।
2। ऑप्टिकल घटक गुणवत्ता
प्रसंस्करण सटीकता: लेंस और रिफ्लेक्टर जैसे ऑप्टिकल घटकों की प्रसंस्करण सटीकता सीधे लेजर मॉड्यूल के संकोच को निर्धारित करती है। उच्च-सटीक ऑप्टिकल घटक बेहतर ध्यान केंद्रित कर सकते हैं और लेजर बीम को समेट सकते हैं और बीम के विचलन और बहाव को कम कर सकते हैं। उत्पादन प्रक्रिया में, ऑप्टिकल घटकों की प्रसंस्करण सटीकता सुनिश्चित करने के लिए उन्नत प्रसंस्करण प्रौद्योगिकी और उपकरणों की आवश्यकता होती है।
असेंबली त्रुटि: ऑप्टिकल घटकों की विधानसभा त्रुटि भी लेजर मॉड्यूल के संक्रांति को प्रभावित करेगी। यदि ऑप्टिकल तत्वों के बीच सापेक्ष स्थिति और कोण संबंध गलत हैं, तो ट्रांसमिशन के दौरान लेजर बीम को विकृत और विकृत किया जाएगा। इसलिए, ऑप्टिकल तत्वों की स्थिति और कोण संबंध को विधानसभा प्रक्रिया के दौरान सख्ती से नियंत्रित करने की आवश्यकता है, और सटीक विधानसभा उपकरण और तकनीकों का उपयोग विधानसभा त्रुटियों को कम करने के लिए किया जाना चाहिए।

3। यांत्रिक संरचना डिजाइन
कठोरता: मॉड्यूल आवास की कठोरता का लेजर मॉड्यूल के संक्रांति पर भी एक महत्वपूर्ण प्रभाव है। अच्छी कठोरता के साथ एक आवास बाहरी कंपन और प्रभाव के प्रभाव का विरोध कर सकता है, लेजर मॉड्यूल की आंतरिक संरचना की स्थिरता को बनाए रख सकता है, और इस प्रकार लेजर बीम के बहाव और घबरा को कम करता है। डिजाइन प्रक्रिया के दौरान, मॉड्यूल आवास की कठोरता में सुधार करने के लिए उच्च शक्ति वाली सामग्री और उचित संरचनात्मक रूपों का चयन करना आवश्यक है।
थर्मल स्थिरता: लेजर मॉड्यूल ऑपरेशन के दौरान गर्मी उत्पन्न करेगा। यदि आवास की थर्मल स्थिरता अच्छी नहीं है, तो तापमान परिवर्तन के कारण आंतरिक संरचना को विकृत कर दिया जाएगा, जो लेजर बीम के संक्रांति को प्रभावित करेगा। इसलिए, लेजर मॉड्यूल की आंतरिक संरचना की स्थिरता को बनाए रखने के लिए आवास और थर्मल मुआवजा उपायों के गर्मी अपव्यय प्रदर्शन को डिजाइन प्रक्रिया के दौरान विचार करने की आवश्यकता है।
4 पर्यावरणीय कारक
तापमान: तापमान में परिवर्तन लेजर मॉड्यूल की आंतरिक सामग्रियों के विस्तार और संकुचन को प्रभावित करेगा, जिससे ऑप्टिकल तत्वों की स्थिति और कोण संबंध और लेजर बीम के प्रसार पथ को प्रभावित किया जाएगा। उत्पादन प्रक्रिया के दौरान, उत्पादन वातावरण को तापमान को नियंत्रित करने की आवश्यकता होती है, और लेजर मॉड्यूल के टकराव पर तापमान परिवर्तन के प्रभाव को कम करने के लिए तापमान मुआवजा तकनीक का उपयोग किया जाता है।
आर्द्रता: एक उच्च आर्द्रता वातावरण ऑप्टिकल घटकों की सतह पर संक्षेपण या मोल्ड वृद्धि जैसी समस्याओं का कारण बन सकता है, जिससे ऑप्टिकल घटकों के संप्रेषण और परावर्तन को प्रभावित किया जा सकता है, जिससे लेजर मॉड्यूल के संक्रांति को कम किया जा सकता है। इसलिए, उत्पादन प्रक्रिया के दौरान, उत्पादन वातावरण की आर्द्रता को नियंत्रित करने की आवश्यकता है, और ऑप्टिकल घटकों की सुरक्षा के लिए नमी-प्रूफ उपायों को लेने की आवश्यकता है।
धूल: धूल जैसे अशुद्धियां ऑप्टिकल घटकों की सतह का पालन करेंगी या मॉड्यूल के अंदर प्रवेश करेगी, जिससे लेजर बीम के प्रसार और ध्यान केंद्रित प्रभाव को प्रभावित किया जाएगा। उत्पादन प्रक्रिया के दौरान, उत्पादन वातावरण की स्वच्छता को बनाए रखने की आवश्यकता है, और धूल जैसी अशुद्धियों द्वारा संदूषण को रोकने के लिए धूल-प्रूफ उपायों को लेने की आवश्यकता है।

लेजर टकराव सुनिश्चित करने के लिए प्रमुख तकनीकी कदम
1। प्रकाश स्रोत चयन और अनुकूलन
① एक कम विचलन कोण के साथ एक लेजर डायोड का चयन करें
महत्व: लेजर डायोड के बीम विचलन कोण का लेजर कोलिमेशन पर सीधा प्रभाव पड़ता है। कम विचलन कोण के साथ एक लेजर डायोड का चयन लेजर कोलिमेशन में सुधार का आधार है।
उपाय: लेजर डायोड खरीदते समय, विभिन्न उत्पादों के बीम विचलन मापदंडों की सावधानीपूर्वक तुलना करें और छोटे विचलन कोणों के साथ लेजर डायोड का चयन करें। उसी समय, आपूर्तिकर्ताओं के साथ संवाद करें ताकि यह सुनिश्चित हो सके कि चयनित लेजर डायोड का विचलन कोण डिजाइन आवश्यकताओं को पूरा करता है।
② ड्राइव करंट और तापमान नियंत्रण का अनुकूलन करें
महत्व: लेजर डायोड की आउटपुट पावर और तरंग दैर्ध्य स्थिरता ड्राइव करंट और तापमान से निकटता से संबंधित हैं। ड्राइव करंट और तापमान नियंत्रण को अनुकूलित करके, यह सुनिश्चित किया जा सकता है कि लेजर डायोड एक स्थिर लेजर बीम को आउटपुट करता है, जिससे लेजर कोलिमेशन में सुधार होता है।
उपाय: यह सुनिश्चित करने के लिए एक उचित ड्राइव सर्किट डिजाइन करें कि लेजर डायोड एक निरंतर वर्तमान में संचालित होता है। इसी समय, तापमान नियंत्रण प्रौद्योगिकी का उपयोग करें, जैसे कि तापमान नियंत्रण चिप या हीट सिंक का उपयोग करना, एक उपयुक्त सीमा के भीतर लेजर डायोड के ऑपरेटिंग तापमान को स्थिर करने के लिए। ड्राइव करंट और तापमान के वास्तविक समय की निगरानी और समायोजन द्वारा, लेजर डायोड के प्रदर्शन को और स्थिर होने के लिए सुनिश्चित किया जा सकता है।
2। ऑप्टिकल सिस्टम डिज़ाइन और असेंबली
① उच्च-सटीक लेंस और रिफ्लेक्टर का उपयोग करें
महत्व: उच्च-सटीक लेंस और रिफ्लेक्टर लेजर बीम को बेहतर ढंग से ध्यान केंद्रित और समर्पित कर सकते हैं और बीम के विचलन और बहाव को कम कर सकते हैं।
उपाय: ऑप्टिकल सिस्टम के डिजाइन में, लेंस और रिफ्लेक्टर्स के साथ उच्च प्रसारण, अच्छा अपवर्तक सूचकांक मिलान, और कम थर्मल विस्तार गुणांक का चयन किया जाना चाहिए। इसी समय, लेजर कोलिमेशन की आवश्यकताओं को पूरा करने के लिए इन ऑप्टिकल घटकों की प्रसंस्करण सटीकता और सतह की गुणवत्ता सुनिश्चित करें।
② ऑप्टिकल घटकों की समाक्षीयता और समानता सुनिश्चित करें
महत्व: ऑप्टिकल घटकों के बीच समाक्षीयता और समानता लेजर कोलाइमेशन के लिए महत्वपूर्ण हैं। यदि ऑप्टिकल घटकों के बीच सापेक्ष स्थिति और कोण संबंध गलत हैं, तो लेजर बीम को ट्रांसमिशन के दौरान विकृत और विकृत किया जाएगा।
उपाय: विधानसभा प्रक्रिया के दौरान, सटीक विधानसभा उपकरण और तकनीकों का उपयोग किया जाना चाहिए, जैसे कि ऑप्टिकल घटकों के बीच समाक्षीयता और समानता सुनिश्चित करने के लिए अंशांकन और स्थिति के लिए ऑप्टिकल उपकरणों का उपयोग करना। इसी समय, इकट्ठे ऑप्टिकल सिस्टम का निरीक्षण किया जाना चाहिए और यह सुनिश्चित करने के लिए समायोजित किया जाना चाहिए कि यह लेजर कोलाइमेशन की आवश्यकताओं को पूरा करता है।
③ स्वचालित विधानसभा उपकरणों का उपयोग करें
महत्व: स्वचालित विधानसभा उपकरण मानव त्रुटियों को कम कर सकते हैं और विधानसभा सटीकता और दक्षता में सुधार कर सकते हैं।
उपाय: उत्पादन प्रक्रिया के दौरान, स्वचालित विधानसभा उपकरण पेश किए जाने चाहिए, जैसे कि स्वचालित लेंस असेंबली मशीन, स्वचालित परावर्तक समायोजन मशीनें आदि। इन उपकरणों को पूर्व निर्धारित प्रक्रियाओं और मापदंडों के अनुसार इकट्ठा और समायोजित किया जा सकता है ताकि यह सुनिश्चित किया जा सके कि ऑप्टिकल घटकों की स्थिति और कोण संबंध सटीक हैं।
3। यांत्रिक संरचना अनुकूलन
① उच्च कठोरता और अच्छे थर्मल स्थिरता के साथ एक मॉड्यूल आवास डिजाइन करें

महत्व: मॉड्यूल आवास की कठोरता और थर्मल स्थिरता का लेजर कोलिमेशन पर एक महत्वपूर्ण प्रभाव है। अच्छी कठोरता के साथ एक आवास बाहरी कंपन और प्रभाव के प्रभाव का विरोध कर सकता है और लेजर मॉड्यूल की आंतरिक संरचना की स्थिरता को बनाए रख सकता है; अच्छी थर्मल स्थिरता के साथ एक आवास लेजर मॉड्यूल के प्रदर्शन पर तापमान परिवर्तन के प्रभाव को कम कर सकता है।
उपाय: मॉड्यूल आवास को डिजाइन करते समय, उच्च शक्ति वाली सामग्री और उचित संरचनात्मक रूपों को इसकी कठोरता और थर्मल स्थिरता में सुधार करने के लिए चुना जाना चाहिए। इसी समय, सिमुलेशन परीक्षण जैसे परिमित तत्व विश्लेषण आवास पर किया जाता है ताकि यह सुनिश्चित हो सके कि यह लेजर कोलाइमेशन की आवश्यकताओं को पूरा करता है।
② बाहरी कंपन और थर्मल विरूपण के प्रभाव को कम करें
महत्व: बाहरी कंपन और थर्मल विरूपण लेजर मॉड्यूल की आंतरिक संरचना में परिवर्तन का कारण होगा, जिससे लेजर कोलिमेशन को प्रभावित किया जाएगा।
उपाय: उत्पादन प्रक्रिया के दौरान, सदमे अवशोषण और गर्मी इन्सुलेशन उपायों को लिया जाना चाहिए, जैसे कि सदमे अवशोषक और गर्मी इन्सुलेशन सामग्री का उपयोग। इसी समय, लेजर मॉड्यूल को समय में समस्याओं का पता लगाने और हल करने के लिए कंपन और थर्मल विरूपण के लिए परीक्षण किया जाता है।
4। पर्यावरणीय नियंत्रण
① एक स्वच्छ कार्यशाला में उत्पादन

महत्व: एक स्वच्छ कार्यशाला एक स्वच्छ उत्पादन वातावरण प्रदान कर सकती है और लेजर मॉड्यूल को धूल और अन्य अशुद्धियों के प्रदूषण को कम कर सकती है।
उपाय: एक स्वच्छ कार्यशाला स्थापित करें और इसे स्वच्छ और नियमित रूप से कीटाणुरहित करें। कार्यशाला में वायु शोधन उपकरण और धूल की रोकथाम की सुविधाएं स्थापित की जाती हैं ताकि यह सुनिश्चित हो सके कि उत्पादन वातावरण की स्वच्छता आवश्यकताओं को पूरा करती है।
② नियंत्रण तापमान और आर्द्रता

महत्व: तापमान और आर्द्रता में परिवर्तन लेजर मॉड्यूल के प्रदर्शन और टकराव को प्रभावित करेगा। तापमान और आर्द्रता को नियंत्रित करके, आंतरिक संरचना और लेजर मॉड्यूल के प्रदर्शन की स्थिरता को बनाए रखा जा सकता है।
उपाय: उत्पादन कार्यशाला में एक तापमान और आर्द्रता नियंत्रण प्रणाली स्थापित करें, जैसे कि एयर कंडीशनर, ह्यूमिडिफायर, डीह्यूमिडिफायर और अन्य उपकरणों का उपयोग करना। यह सुनिश्चित करने के लिए वास्तविक समय में तापमान और आर्द्रता की निगरानी और समायोजित करें कि वे उचित सीमा के भीतर बने रहें।
③ धूल प्रदूषण से बचें

महत्व: धूल जैसे अशुद्धियां ऑप्टिकल घटकों की सतह का पालन करेंगी या मॉड्यूल के अंदर प्रवेश करेगी, जिससे लेजर बीम के प्रसार और ध्यान केंद्रित प्रभाव को प्रभावित किया जाएगा।
उपाय: उत्पादन प्रक्रिया के दौरान, धूल की रोकथाम के उपाय किए जाने चाहिए, जैसे कि धूल की टोपी पहनना और धूल के कपड़े का उपयोग करना। धूल प्रदूषण की समस्याओं का तुरंत पता लगाने और संबोधित करने के लिए नियमित रूप से स्वच्छ और उत्पादन वातावरण का निरीक्षण करें।

लेजर टकराव का पता लगाना और अंशांकन विधि
1। पता लगाने के उपकरण
① लेजर बीम विश्लेषक
सिद्धांत
बीम विश्लेषक लेजर बीम को प्राप्त करता है और लेजर बीम के कई मापदंडों का विश्लेषण करता है, जैसे कि स्पॉट आकार, ऊर्जा वितरण, विचलन कोण, आदि, लेजर के कोलाइमेशन का मूल्यांकन करने के लिए। यह ऑप्टिकल सेंसर और इमेज प्रोसेसिंग एल्गोरिदम का उपयोग करता है ताकि लेजर बीम की प्रासंगिक जानकारी को आसान विश्लेषण और निर्णय के लिए दृश्य डेटा या छवियों में परिवर्तित किया जा सके।
आवेदन
पता लगाने की प्रक्रिया के दौरान, लेजर मॉड्यूल द्वारा उत्सर्जित लेजर बीम को बीम विश्लेषक के प्राप्त भाग से विकिरणित किया जाता है। बीम विश्लेषक लेजर बीम के स्पॉट व्यास और ऊर्जा वितरण को सटीक रूप से माप सकता है। यदि स्पॉट शेप नियमित है, तो ऊर्जा वितरण समान है, और स्पॉट व्यास अपेक्षित सीमा के भीतर है, इसका मतलब है कि लेजर कोलिमेशन अच्छा है; इसके विपरीत, यदि स्पॉट आकार अनियमित है, तो ऊर्जा वितरण असमान है, या स्पॉट व्यास अपेक्षित सीमा से अधिक है, एक संकोच समस्या हो सकती है।


② लेजर कोलिमेटर
सिद्धांत
Collimator ऑप्टिकल आत्म-कोलिमेशन या लेजर हस्तक्षेप के सिद्धांत के आधार पर काम करता है। ऑप्टिकल सेल्फ-टकराव कोलाइमेटर आंतरिक ऑप्टिकल सिस्टम के माध्यम से एक संदर्भ प्रकाश उत्पन्न करता है, इसे मापा लेजर बीम के साथ तुलना करता है, और दोनों के बीच विचलन को मापकर लेजर बीम के कोलाइमेशन को निर्धारित करता है। लेजर इंटरफेरोमीटर कोलाइमेटर प्रसार के दौरान लेजर बीम के चरण परिवर्तन को मापने के लिए लेजर हस्तक्षेप घटना का उपयोग करता है, जिससे लेजर बीम के टकराव का निर्धारण होता है।
आवेदन
Collimator का उपयोग करते समय, इसे लेजर मॉड्यूल से एक निश्चित दूरी पर रखें ताकि लेजर बीम कोलिमेटर के माप क्षेत्र से होकर गुजर जाए। Collimator के अंदर ऑप्टिकल सिस्टम या हस्तक्षेप प्रणाली लेजर बीम को माप और विश्लेषण करेगी। Collimator के संकेत या आउटपुट डेटा को पढ़कर, लेजर बीम के संकोच को प्राप्त किया जा सकता है। यदि संकेत निर्दिष्ट सीमा के भीतर है, तो इसका मतलब है कि लेजर कोलिमेशन आवश्यकताओं को पूरा करता है; यदि संकेत सीमा से अधिक है, तो इसे समायोजित करने की आवश्यकता है।

③ लेजर इंटरफेरोमीटर
सिद्धांत
इंटरफेरोमीटर लेजर बीम की वेवफ्रंट त्रुटि को मापने के लिए लेजर की हस्तक्षेप विशेषताओं का उपयोग करता है, जिससे लेजर के संक्रांति का मूल्यांकन होता है। जब प्रकाश के दो या अधिक सुसंगत बीम को सुपरिंपोज किया जाता है, तो हस्तक्षेप फ्रिंज बनते हैं। यदि लेजर बीम का तरंग एक आदर्श विमान की लहर है, तो हस्तक्षेप फ्रिंज एक समान और समानांतर होगा; यदि लेजर बीम का तरंग विकृत है, तो हस्तक्षेप फ्रिंज को मुड़ा हुआ या विकृत किया जाएगा। हस्तक्षेप फ्रिंज के आकार और वितरण का विश्लेषण करके, लेजर बीम की वेवफ्रंट त्रुटि प्राप्त की जा सकती है, और फिर लेजर के संकोच का मूल्यांकन किया जा सकता है।
आवेदन
इंटरफेरोमीटर को एक उपयुक्त स्थिति में रखें ताकि वह लेजर मॉड्यूल द्वारा उत्सर्जित लेजर बीम के साथ बातचीत करे। इंटरफेरोमीटर हस्तक्षेप फ्रिंज का उत्पादन करेगा, और इन फ्रिंज का आकार और वितरण लेजर बीम के तरंग को दर्शाता है। हस्तक्षेप फ्रिंज का अवलोकन और विश्लेषण करके, लेजर बीम के संक्रांति को समझा जा सकता है। यदि हस्तक्षेप फ्रिंज को मुड़ा हुआ, मुड़ या अनियमित रूप से बदल दिया जाता है, तो इसका मतलब है कि लेजर बीम में एक वेवफ्रंट त्रुटि है और कोलिमेशन को और समायोजित करने की आवश्यकता है।

2। पता लगाने की विधि
① बीम विचलन कोण माप
सिद्धांत
बीम डाइवर्जेंस एंगल लेजर के कोलाइमेशन को मापने के लिए महत्वपूर्ण संकेतकों में से एक है। विभिन्न प्रसार दूरी पर लेजर बीम के स्पॉट आकार को मापने से, बीम विचलन कोण की गणना एक विशिष्ट ज्यामितीय संबंध के अनुसार की जाती है। सामान्यतया, बीम विचलन कोण जितना छोटा होगा, लेजर का उच्चारण उतना ही अधिक होगा।
प्रचालन पद्धति
लेजर मॉड्यूल से एक निश्चित स्थिति (जैसे 1 मीटर, 2 मीटर, आदि) पर एक स्पॉट प्राप्त करने वाला डिवाइस सेट करें, और उस स्थिति में लेजर बीम के स्पॉट व्यास को मापें। फिर अलग -अलग दूरी पर स्पॉट व्यास के माप को दोहराएं। मापा स्पॉट व्यास और प्रसार दूरी के अनुसार, बीम विचलन कोण की गणना करने के लिए एक गणितीय सूत्र का उपयोग करें। उदाहरण के लिए, विचलन कोण θ की गणना फॉर्मूला θ ((d 2 - d1) / l द्वारा की जा सकती है, जहां D1 और D2 अलग -अलग पदों पर स्पॉट व्यास हैं, और L दो माप पदों के बीच की दूरी है। यदि गणना की गई विचलन कोण निर्दिष्ट सीमा के भीतर है, तो इसका मतलब है कि लेजर कोलिमेशन आवश्यकताओं को पूरा करता है; यदि यह सीमा से अधिक है, तो इसे समायोजित करने की आवश्यकता है।
② स्पॉट एनालिसिस
सिद्धांत
लेजर के स्पॉट शेप में लेजर कोलिमेशन के बारे में जानकारी होती है। एक आदर्श लेजर स्पॉट गोलाकार या अण्डाकार होना चाहिए, और ऊर्जा वितरण समान होना चाहिए। यदि स्पॉट आकार विकृत है, जैसे कि अनियमित आकृति या असमान ऊर्जा वितरण, तो इसका मतलब यह हो सकता है कि लेजर की प्रसार दिशा के साथ एक समस्या है, जिसके परिणामस्वरूप कोलाइमेशन में कमी आती है।
प्रचालन पद्धति
लेजर की स्पॉट इमेज को कैप्चर करने के लिए स्पॉट एनालाइज़र या सीसीडी कैमरा जैसे डिवाइस का उपयोग करें। कैप्चर की गई स्पॉट छवि को कंप्यूटर में स्थानांतरित किया जाता है, और स्पॉट का विश्लेषण विशेष छवि प्रसंस्करण सॉफ़्टवेयर का उपयोग करके किया जाता है। विश्लेषण में स्पॉट का आकार, ऊर्जा वितरण, गुरुत्वाकर्षण की स्थिति का केंद्र, आदि शामिल हैं। लेजर के संक्रांति का मूल्यांकन आदर्श स्थान के साथ वास्तविक स्थान की विशेषताओं की तुलना करके किया जाता है। यदि स्पॉट शेप आदर्श आकार के करीब है, तो ऊर्जा वितरण समान है, और गुरुत्वाकर्षण की स्थिति का केंद्र स्थिर है, इसका मतलब है कि कोलाइमेशन अच्छा है; यदि स्पॉट शेप असामान्य है, तो ऊर्जा वितरण असमान है, या गुरुत्वाकर्षण की स्थिति का केंद्र ऑफसेट है, कोलाइमेशन समस्याग्रस्त हो सकता है।
③ हस्तक्षेप माप
सिद्धांत
एक इंटरफेरोमीटर का उपयोग करके लेजर बीम के वेवफ्रंट त्रुटि को मापकर संकोच का मूल्यांकन किया जाता है। जब लेजर बीम इंटरफेरोमीटर से होकर गुजरता है, तो इंटरफेरोमीटर के अंदर हस्तक्षेप फ्रिंज बनते हैं। यदि लेजर बीम का तरंग एक आदर्श विमान की लहर है, तो हस्तक्षेप फ्रिंज एक समान और समानांतर होगा; यदि लेजर बीम का तरंग विकृत है, तो हस्तक्षेप फ्रिंज को मुड़ा हुआ या विकृत किया जाएगा। हस्तक्षेप फ्रिंज के आकार और वितरण का विश्लेषण करके, लेजर बीम की वेवफ्रंट त्रुटि प्राप्त की जा सकती है, और फिर लेजर के संकोच का मूल्यांकन किया जा सकता है।
प्रचालन पद्धति
इंटरफेरोमीटर को एक उपयुक्त स्थिति में रखें और लेजर बीम के साथ सही ढंग से संरेखित करने के लिए इंटरफेरोमीटर को समायोजित करें। लेजर मॉड्यूल और इंटरफेरोमीटर शुरू करें और हस्तक्षेप फ्रिंज का निरीक्षण करें। यदि हस्तक्षेप फ्रिंज एक समान है, समानांतर सीधी रेखाएं या घटता है, तो इसका मतलब है कि लेजर बीम की वेवफ्रंट त्रुटि छोटी है और कोलिमेशन उच्च है; यदि हस्तक्षेप फ्रिंज को मुड़ा हुआ, मुड़ या अन्यथा अनियमित किया जाता है, तो इसका मतलब है कि लेजर बीम में एक बड़ी वेवफ्रंट त्रुटि होती है और कोलिमेशन को और समायोजित करने की आवश्यकता होती है।
3। अंशांकन विधि
① ऑप्टिकल तत्व की स्थिति और कोण को समायोजित करें
सिद्धांत
ऑप्टिकल तत्व की स्थिति और कोण का लेजर के टकराव पर एक महत्वपूर्ण प्रभाव है। ऑप्टिकल तत्व की स्थिति और कोण को सटीक रूप से समायोजित करके, लेजर बीम के प्रसार दिशा और ध्यान केंद्रित प्रभाव को बदला जा सकता है, जिससे बीम के संकोच का अनुकूलन किया जा सकता है।
प्रचालन पद्धति
सबसे पहले, ऑप्टिकल तत्वों को निर्धारित करने की आवश्यकता है, जिन्हें समायोजित करने की आवश्यकता है, जैसे कि लेंस, रिफ्लेक्टर, आदि, सटीक समायोजन तंत्र का उपयोग करें, जैसे कि ठीक-ट्यूनिंग स्क्रू, समायोजन कोष्ठक, आदि, ऑप्टिकल तत्वों को विस्तृत समायोजन करने के लिए। समायोजन प्रक्रिया के दौरान, वास्तविक समय में लेजर कोलिमेशन में परिवर्तनों की निगरानी के लिए पता लगाने के उपकरण से प्रतिक्रिया जानकारी को जोड़ा जा सकता है। उदाहरण के लिए, यदि पता चलता है कि लेजर बीम आदर्श दिशा से दाईं ओर विचलित हो जाता है, तो लेंस या परावर्तक की क्षैतिज स्थिति को सुधार के उद्देश्य को प्राप्त करने के लिए लेजर बीम को बाईं ओर ले जाने के लिए समायोजित किया जा सकता है। समायोजन पूरा होने के बाद, यह सुनिश्चित करने के लिए सत्यापन के लिए फिर से पता लगाने के उपकरण का उपयोग करें कि संकोच आवश्यकताओं को पूरा करता है।
② स्वचालित अंशांकन प्रणाली का उपयोग करें
सिद्धांत
स्वचालित कैलिब्रेशन सिस्टम एडवांस्ड सेंसर तकनीक, इलेक्ट्रॉनिक कंट्रोल सिस्टम और एल्गोरिदम का उपयोग करता है, ताकि लेजर के कोलाइमेशन विचलन का स्वचालित रूप से पता लगाया जा सके, और तेजी से और सटीक अंशांकन प्राप्त करने के लिए प्रीसेट प्रोग्राम के अनुसार ऑप्टिकल घटकों की स्थिति और कोण को स्वचालित रूप से समायोजित किया जा सके।
प्रचालन पद्धति
स्वचालित अंशांकन प्रणाली के प्रासंगिक मापदंडों को कॉन्फ़िगर करें, जैसे कि अंशांकन सीमा, संवेदनशीलता, अंशांकन गति आदि। स्वचालित अंशांकन प्रणाली शुरू करने के बाद, सिस्टम स्वचालित रूप से लेजर मॉड्यूल का पता लगाएगा और उनका विश्लेषण करेगा। यदि यह पाया जाता है कि कोलाइमेशन विचलन सेट रेंज से अधिक है, तो सिस्टम स्वचालित रूप से ऑप्टिकल घटक की स्थिति और कोण को समायोजित करने के लिए समायोजन तंत्र को शुरू करेगा। समायोजन प्रक्रिया के दौरान, सिस्टम वास्तविक समय में संक्रांति में परिवर्तन की निगरानी करेगा जब तक कि संक्रांति पूर्व निर्धारित आवश्यकताओं को पूरा नहीं करती है। स्वचालित अंशांकन प्रणाली का उपयोग करने से अंशांकन की दक्षता और सटीकता में सुधार हो सकता है और अंशांकन परिणामों पर मानव कारकों के प्रभाव को कम कर सकता है।

संक्षेप में, लेजर कोलिमेशन लेजर मॉड्यूल के प्रदर्शन को मापने के लिए एक प्रमुख संकेतक है, और इसके अनुकूलन में प्रकाश स्रोत, ऑप्टिकल सिस्टम, यांत्रिक संरचनाएं, आदि शामिल हैं। सामग्री विज्ञान, विनिर्माण प्रक्रियाओं और बुद्धिमान नियंत्रण प्रौद्योगिकी की उन्नति के साथ, लेजर कोलिमेशन का नियंत्रण अधिक सटीक और कुशल होगा, जो कि कई क्षेत्र के व्यापक अनुप्रयोग का प्रचार करेगा।
